提供整体锂电设备解决方案 电池整套实验设备生产制造企业
热情欢迎您来电咨询电池设备相关问题!

咨询电话:400-027-6118

行业动态

开拓、创新,立足市场求发展;优质、高效,用心服务为用户!

Development, innovation, market development based on the market; high quality, high efficiency, attentive service for the user!

> 您当前的位置:  主页 > 新闻中心 > 行业动态 >

欢迎咨询服务热线:
400-027-6118
027-63499883

电子邮箱:[email protected]

详细地址:武汉东湖新技术开发区光谷大道3号

锂离子电池电化学性能机理分析——内阻分解
信息来源:2024新澳门生肖新能源科技有限公司 发布时间:2018-09-19 15:54 浏览次数:

  学术界和产业界一直努力追求实现锂离子电池优异的倍率、高低温充放电、循环寿命等电化学性能。但是,从成熟产品的角度去看,总是面临着“跷跷板”问题,即锂离子电池某些性能的提升会伴随着其它性能的降低,如何找到平衡点?让我们先从锂离子电池的基本电化学特性谈起。

  锂离子电池工作时,同时发生电子传导和离子迁移的过程,图1所示为锂离子电池充电过程中的工作示意图。

 2024新澳门生肖

  在充放电过程中,锂离子电池正极发生氧化反应,电子经过导电剂等导电网络传递到集流体并到达负极;锂离子则从正极材料晶格中脱嵌出来,和电解液中溶剂分子结合,形成溶剂化的锂离子,在电场和离子浓度差异的驱动下,穿过隔离膜到达负极,得到电子发生还原反应,嵌入负极材料中。

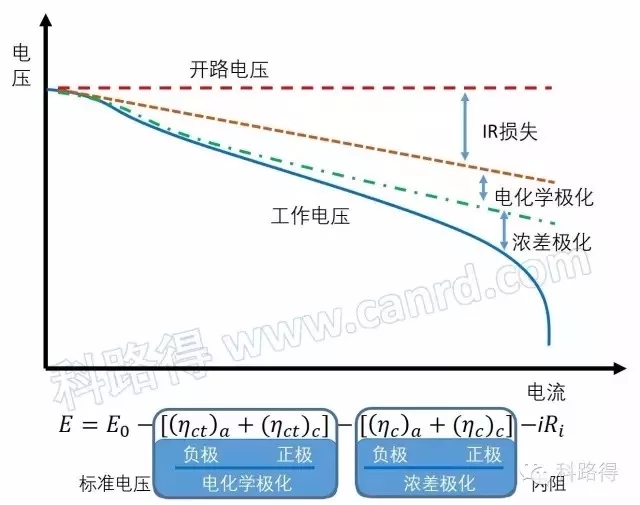

  放电过程则与之相反,电子在活性物质、导电剂、集流体等传递过程中,以及锂离子在固相中的扩散、在溶液中的迁移过程中,都会形成阻抗,导致电池的电压下降。表现为电化学极化、浓差极化及内阻损失。工作电压的公式可表达为图2所示。

  锂离子电池工作电压分解示意图

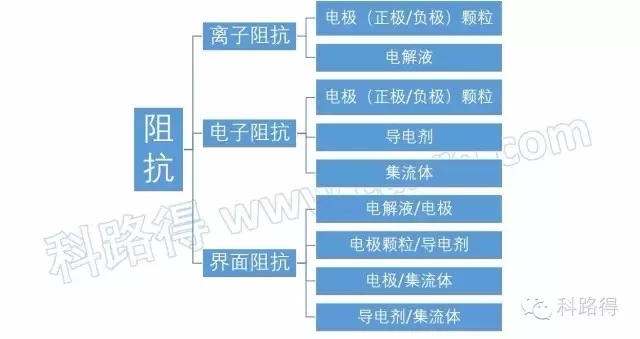

  锂离子电池的阻抗由离子阻抗、电子阻抗、界面阻抗三大部分构成,可以进一步细分为以下部分:

2024新澳门生肖

  因此,改善锂离子电池性能,着重在于降低电池内部各种阻抗。

  从材料的角度来看,以正极材料为例(表1),扩散系数和电导率与晶体结构相关,钴酸锂等2D层状结构的扩散系数高,电导率好。而1D单向隧道结构的磷酸铁锂材料扩散系数低,电导率差。同比之下,前者的倍率性能优良,放电平台较高。

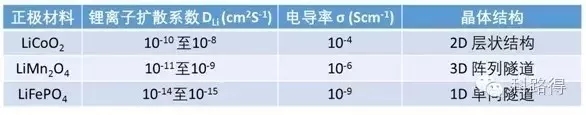

  表1 常用正极材料特性

2024新澳门生肖

  可以采取以下措施提高正极材料扩散系数:

  掺杂 -改变晶体结构参数利于锂离子的嵌入和脱嵌

  包覆-导电或导离子的包覆层利于离子的传递

  减少颗粒尺寸 - 减少离子扩散距离

  负极材料的扩散系数提高则可以采用:

  适度氧化

  金属沉积

  表面聚合物或碳包覆

  硼掺杂

  值得一提的是减少颗粒尺寸的方法在负极材料中并不可行,是因为负极比表面积随颗粒尺寸减少而增大,导致更多的Li消耗形成SEI层。

  锂离子在液相中的迁移能力与电解液的溶剂和锂盐类型息息相关。电解液最重要的参数为介电常数和粘度。前者反映形成溶剂化锂离子的能力,后者则反映离子迁移的阻力。通过电解液溶剂种类和添加剂的优化,提高离子电导率。

  对于正极,负极和电解液,锂离子在其中的固相扩散或液相扩散,受环境温度的影响较大,符合Arrhenius方程。针对不同温度区间应用的锂离子电池可以对材料进行优化配组。

视频 Product Video

上一篇:电化学中的三电极体系及选择标准

下一篇:简析石墨烯电池
