电池检测设备实验场地规划事项
信息来源:2024新澳门生肖新能源科技有限公司 发布时间:2018-11-08 15:06 浏览次数:

  电池检测设备实验场地规划事项

  1.概 要: 本试验室主要用于锂电池强制性安全检查试验,提供稳定可靠的环境条件。其主要技术条件符合国家标准:IEC 60086-1:199 GB8897.4-2001的要求。系统为半自动工况控制、自动测量及记录,自动打印试验报告,并可分析试验结果和测试数据。

  2.甲方责项目 :

  测量室、机房的间隔工程及空调、照明工程

  机械室换气排风管道工程及照明工程

  一次侧电气工程(请连接至本装置电源盘主断路器)

  被试品

  校正用仪器类

  空气调节设备

  控制仪器仪表类

  测量仪器类

  CPU及软件开发

  安装运输费

  设计调试费

  电源

  3.验收条件 :

  (1)、乙方向甲方提供试验室系统图纸资料:

  a. 平面布置图。

  b. 非标设备图。

  c. 测控系统原理图和接线图。

  d. 测试系统软件备份、使用说明书。

  e. 试验室操作、维护、维修说明书。

  f. 外购仪器、仪表使用说明书。

  (2)、乙方向甲方提供备件及备件清单。

  (3)、计量测试结果满足合同要求:

  a.试验室内环境

  b.试验室内环境温度均匀性和波动性

  c.试验室内环境温度控制

  d.试验室内环境温度湿度调节范围及升降温速度

  e.测试项目中的测试范围及精度指标

  4.保 修 :

  (1)保修期为交货后12个月。

  (2)保修期间发生故障免费修理,保修期后终身有偿维修(只收材料及差旅费)。设备发生故障时,8小时内有响应,必要时,48小时内到位。

  (3)保修期内,因甲方操作人员误操作或不可抗力发生故障的修理费用,由甲方负担。

  5.公共工程(甲方负责) :

  (1)电源: 3Φ5W 380V 60KVA

  (2) 独立地线:接地电阻≤4Ω

  (3) 给水: 配管连接直径 Φ20 水压≥0.15MPa 水质洁净无杂质

  (4) 排水: 配管连接直径 Φ100

  第一章 装置概要

  一、 适用法规、规格标准

  1.IEC 6 00 86-1:199 GB 88 97.4-2002标准中有关试验室的要求。

  2.双方签订的技术协议。

  3.无适用规格、施工标准、无特别指示的双方公司协商处理。

  二、测试项目

  (1)热冲击

  (2)振动

  (3)外部短路

  (4)重物冲击

  (5)跌落

  (6)挤压

  (7)针刺

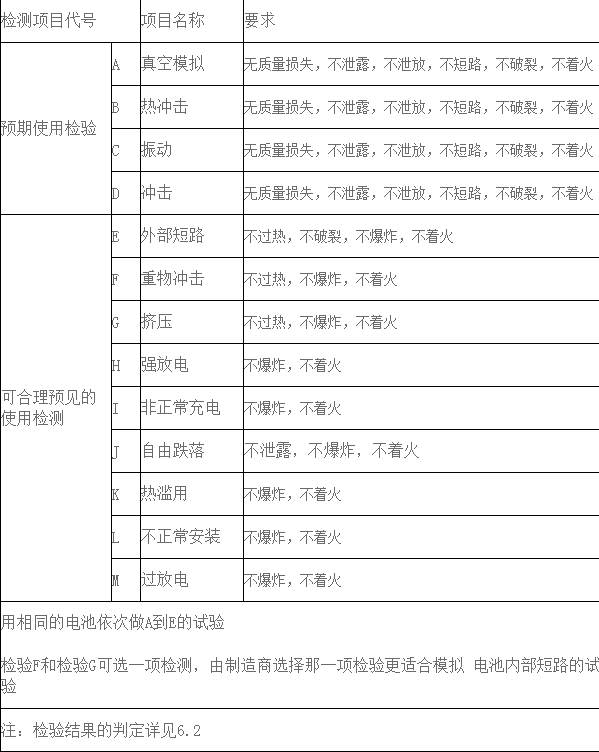

  三.试验结果要求评定

2024新澳门生肖

  四.适用电源

  直交流电220V 50/60HZ

  五.测量系统精度

  所以控制值的准确度应在以下范围内

  电压:±1.0%

  电流:±1.0%

  温度: ±2℃

  时间:±1.0%

  尺寸:±1.0%

  容量: ±1.0%

  第二章:使用设备

  (1)热冲击

  a) 目 的:该试 验 用 来评估在温度快速变化的条件下电池的整体密封性能。

  b) 试验方法:被 试 电 池在(75士2)℃的温度下放置48h ,接着在(一20士2)℃的温度下放置6h,再在室温下放置至少24 h。每次不同温度之间转换的最长时间为5 min。在试验时,应采取适当的防护措施,保护电池在低温存放后再回升到室温过程中免受冷凝水的影响。热 冲击 试 验用做过高空模拟的电池来做.

  (2)振 动

  a) 目 的:该试验模拟运输过程中的振动,试验条件在UN(1995)[14]’和其他文件中规定。

  b) 试验方法:被试电池应经受振幅为0.8 m m(最大位移为1.6 m m)的简单谐振。频率以1H z/min的速率在10 Hz-55 H:范围内变化,经过90 min-100 min后复原.在电池的三个互相垂直的轴向对被试电池进行试验,对于只有两个对称轴的被试电池,对电池的两个垂直的轴向进行试验。未 放过 电 的和放电完全的电池都应试验。

  (3)外部短路

  a) 目 的:模 拟处 理 电池时可能发生的外部短路情况.试验电阻值和温度UN(1995)[14」和其他文件中的规定相同。

  b) 试验方法:电池应在(55士2)℃的环境下达到温度平衡后,在相同温度下经受外电路总阻值小于0.111的短路,短路继续至电池外壳温度回落至(55士2)'C后,再持续1h以上。用做过振动试验和冲击试验的电池做该试验,另外用做过高空模拟试验和热冲击试验的电池再做该试验。

  (4)重物冲击

  a) 目 的:该试 验 模 拟运输过程中的碰撞和粗暴装卸的情形,试验条件在UN(1995)[14〕和其他文件中规定。

  b) 试验方法:测试样品电池放在平面上,将一直径15.8mm的棒放置在样品中心,让重量9.1kg的重锤从610mm高度落到试样上。电池放置于冲击台上,将10kg重锤自1m高度自由落下,冲击已固定在夹具中的电池(电池的面积最大面应与台面垂直)做过振动试验的电池做冲击试验。

  (5)跌落

  a) 目 的:试 验 模 拟电池突然跌落的情形,试验条件根据IEC6 0068-2-32[6],

  b) 试验方法:未放过电的电池从lm高度跌落在混凝土表面上,每个被试电池应跌落六次,棱柱形电池的六个面上各一次,圆形电池如图9在三轴向各两次,然后将被试电池放置1 h,用 预 放 电深度为25%的电池重复试验一次。

  (6)挤压

  a) 目 的:该试 验 模 拟在处理家庭废物时,电池遭受挤压(如压实垃圾)的情形,试验条件与UL 1642[13〕 规 定的相同。

  b) 试验方法:被 试 电池 在两个平面之间被挤压,通过台钳或活塞直径为32m m液压臂施加约13k N的挤压力,挤压持续至液压装置上压力表读数到达17 MPa,一旦达到最大压力,就解除挤压。对 圆 柱 形电池,挤压时电池的长轴应与挤压装置的挤压平面平行;对棱柱形电池,压力应施加于垂直于它的长轴的两个轴向中的一个,然后再挤压另一轴向;对扣式电池,挤压其平面。每个被试电池只挤压一次。

  (7)针刺

  a) 目 的:该试验模拟在处理家庭废物时,电池遭受锋利物品(如压实垃圾)碰撞的情形,试验条件与UL 1642[13〕规定的相同。

  b) 试验方法:针刺测试:测试电池样品放在机台的固定一个平面上。气缸以10mm-50mm/s的速度穿进电池中,保持到设定的时间,钢针拔出。可以在气缸的进气口处装一个,气压节流阀调节气体的大小来改变气缸的速度。当钢针在电池里到达设定的时间时,气缸就会自动拔出钢针完成测试。

  第三章 其它

  电气控制柜及电气连线,有永久性的标志,并与图纸相符,同时符合国家有关的标准。

  设备采用三相五线制供电。可靠地保护人身安全。

  测试系统增加电源切换开关,能够给各台位提供不同频率的电源(同时包括每台的一路市电供电)。

  试验室有高温保护装置。

  系统能防止加湿器空烧。

  具有过流、漏电保护、有保险丝。

  空调机异常时各自联锁。

  试验室防爆系统: 房间内安装2个传感探头。测试单元放置在室外可随时的监测试验室内的气体是否超标。报警系统分2级控制当第1级报警时启动声音报警,此时不切断电路。当浓度继续升高时达到2级报警时报警器自动打开风阀启动抽排风系统并切断实验室电源。

  信号线与动力线分开走。

  另外需要额外配置的有

  客户需要准备的其他物品有:电脑、打印机、电脑桌椅、围护隔断工程等。

  施工具体时间安排

  1, 合同签定生效并收到予付款后45天左右完成设计、外加工和装配(非客户处);

  2,合同签定生效并收到予付款后60天后,完成初步调试,并发运到需方所在地;(其后的运输时间大概为5天)

  3,货到后人员到位安装,大概需要10~15天左右;

  4, 安装完毕7~10天内调试、验收、交接。
